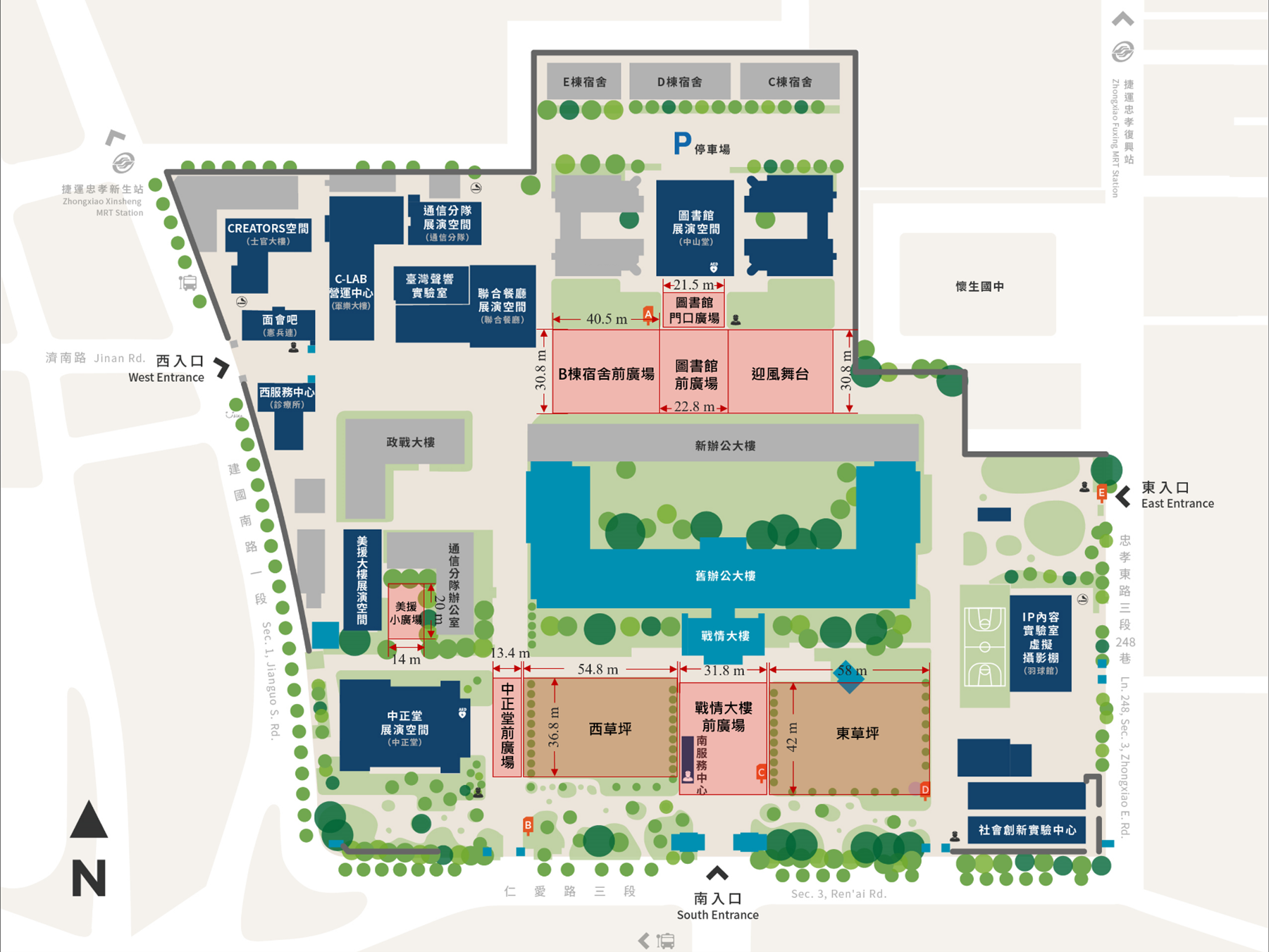

【戶外空間位置及尺寸圖】
*欲看大圖,請按右鍵「在新分頁中開啟影像」或「另存新檔」
*本頁面最下方「面積」可查看尺寸

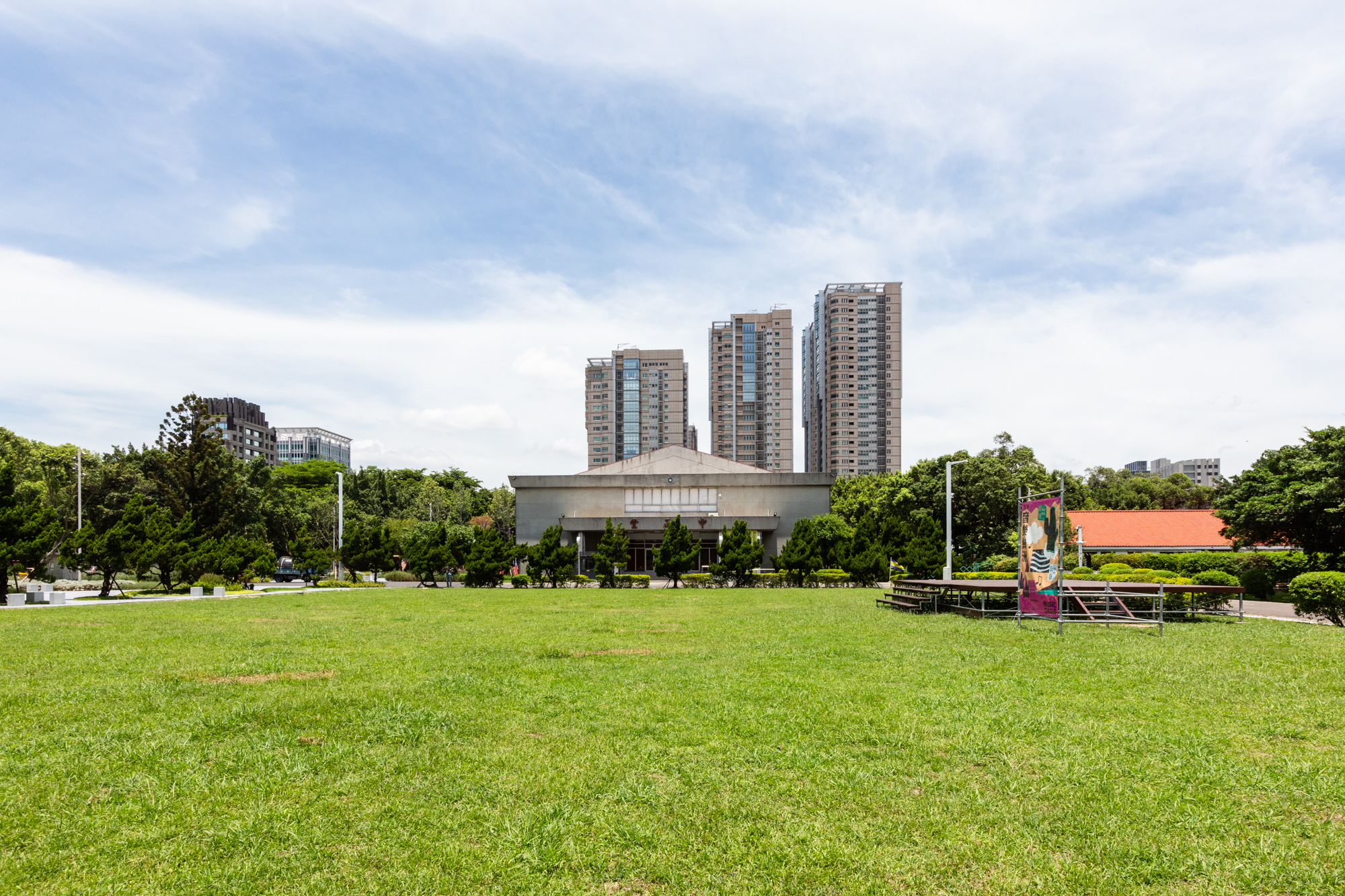

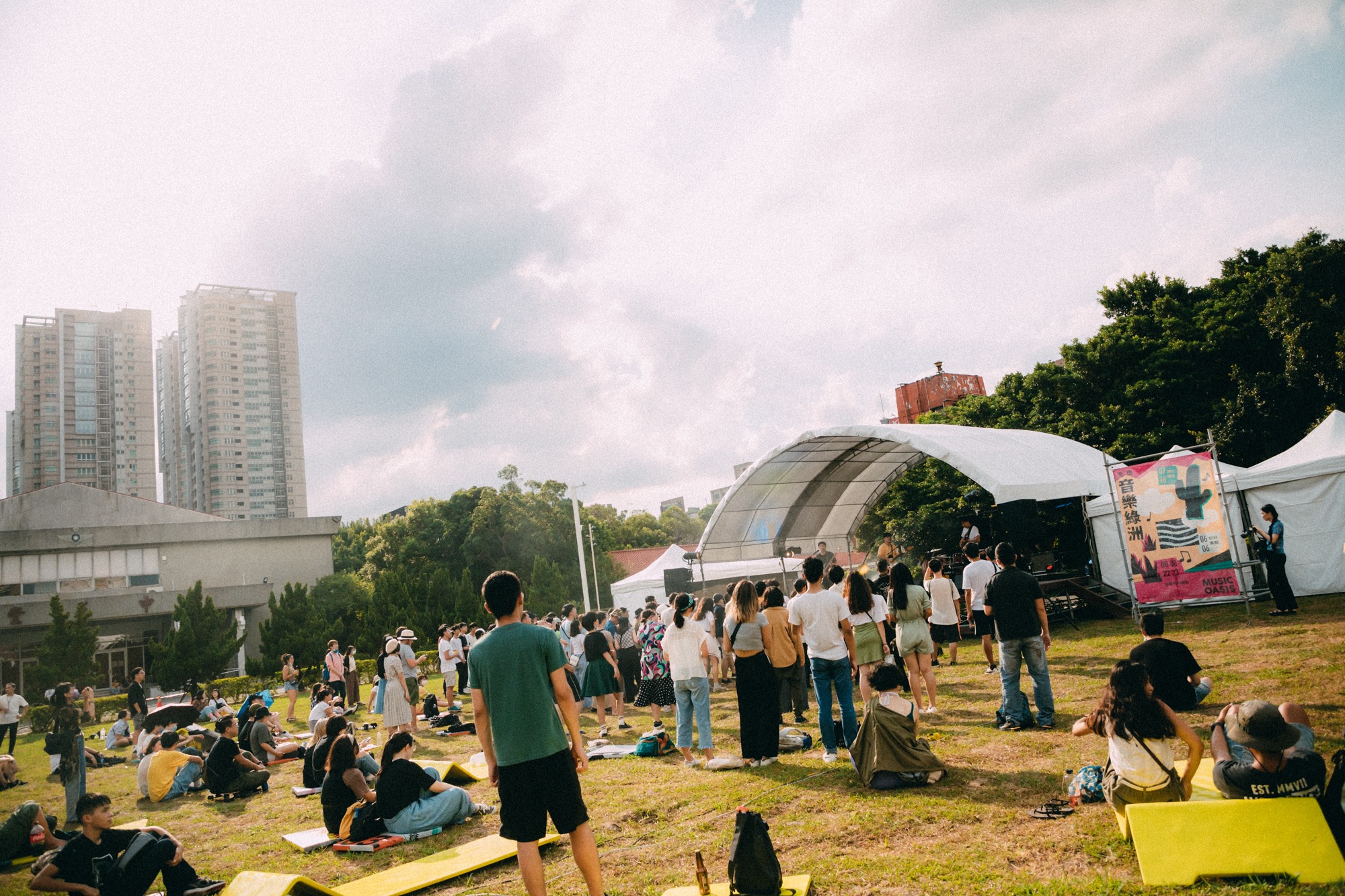

【西草坪】面積 : 610坪 / 2,017平方公尺

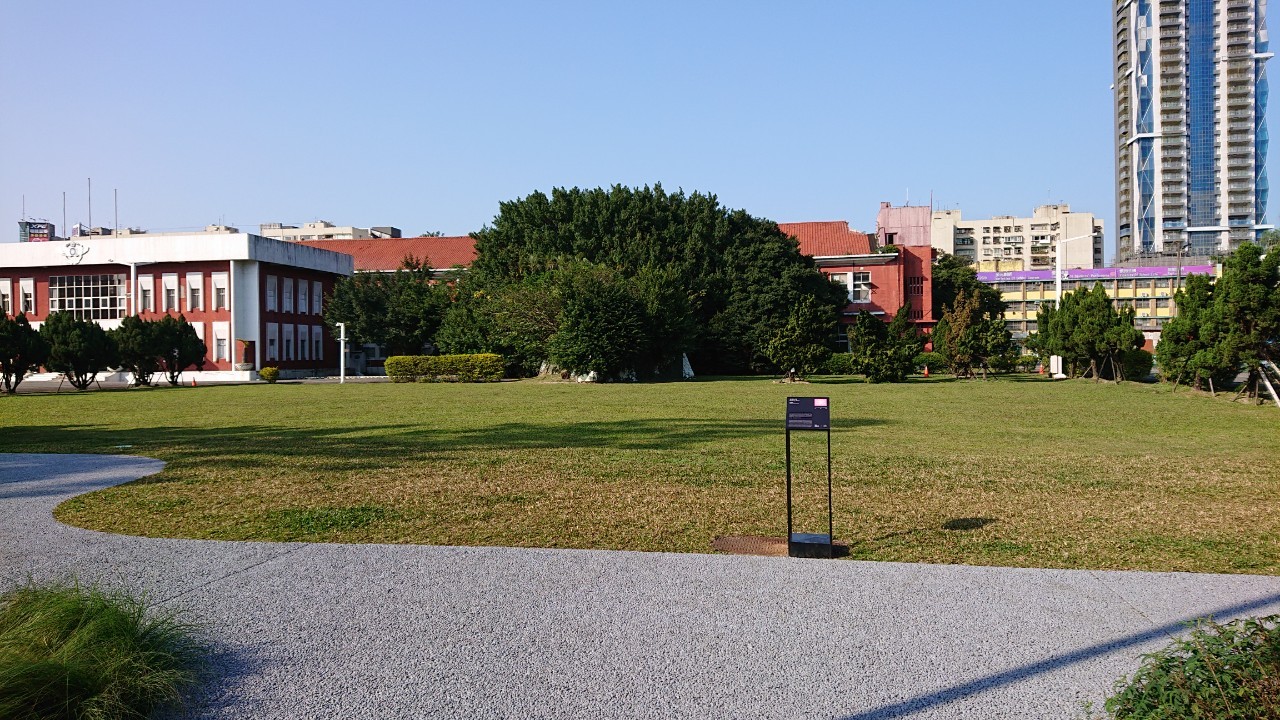

【東草坪】面積 : 736坪 / 2,433平方公尺

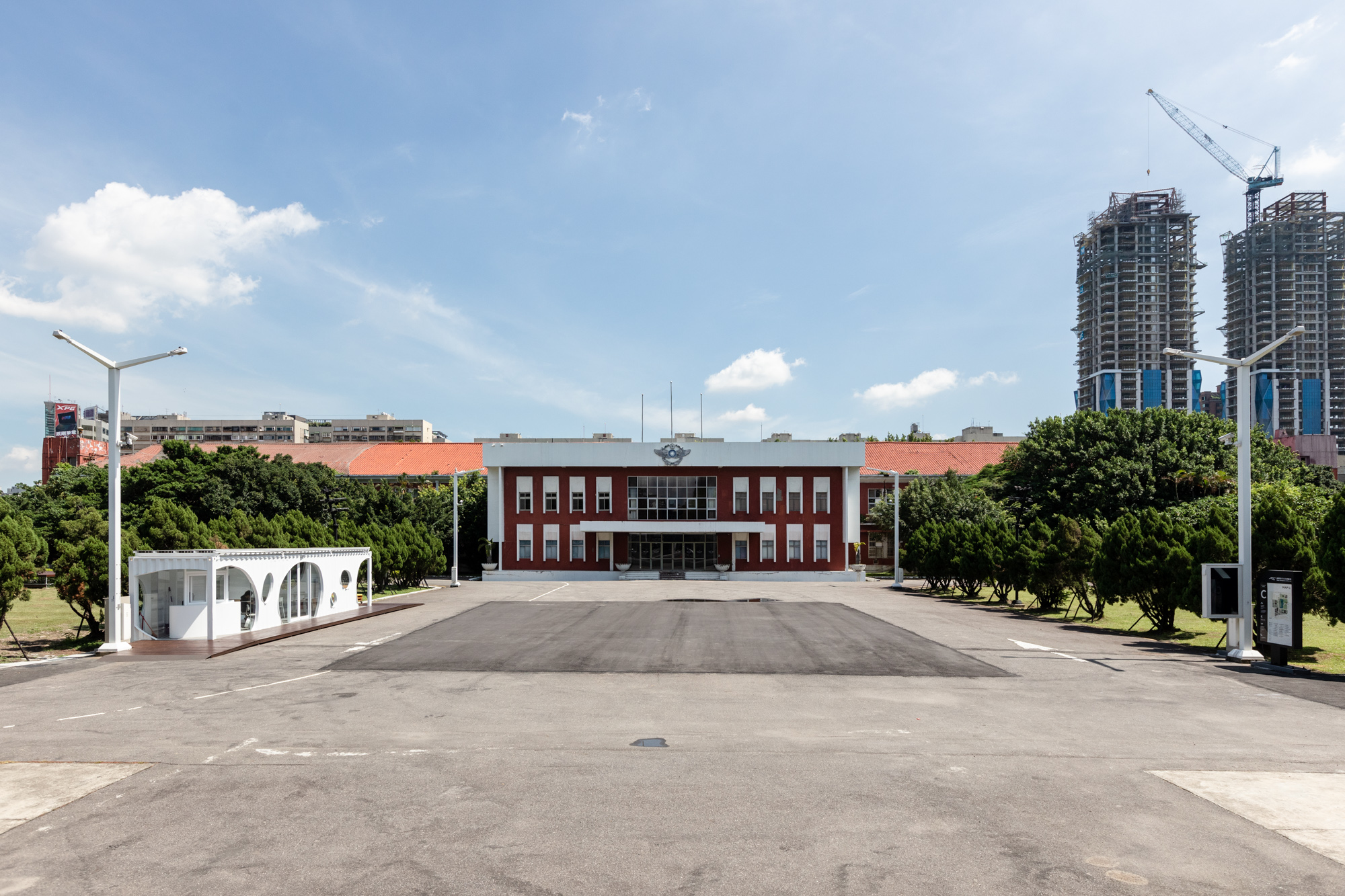

【戰情大樓前廣場】面積 : 404坪 / 1,336平方公尺

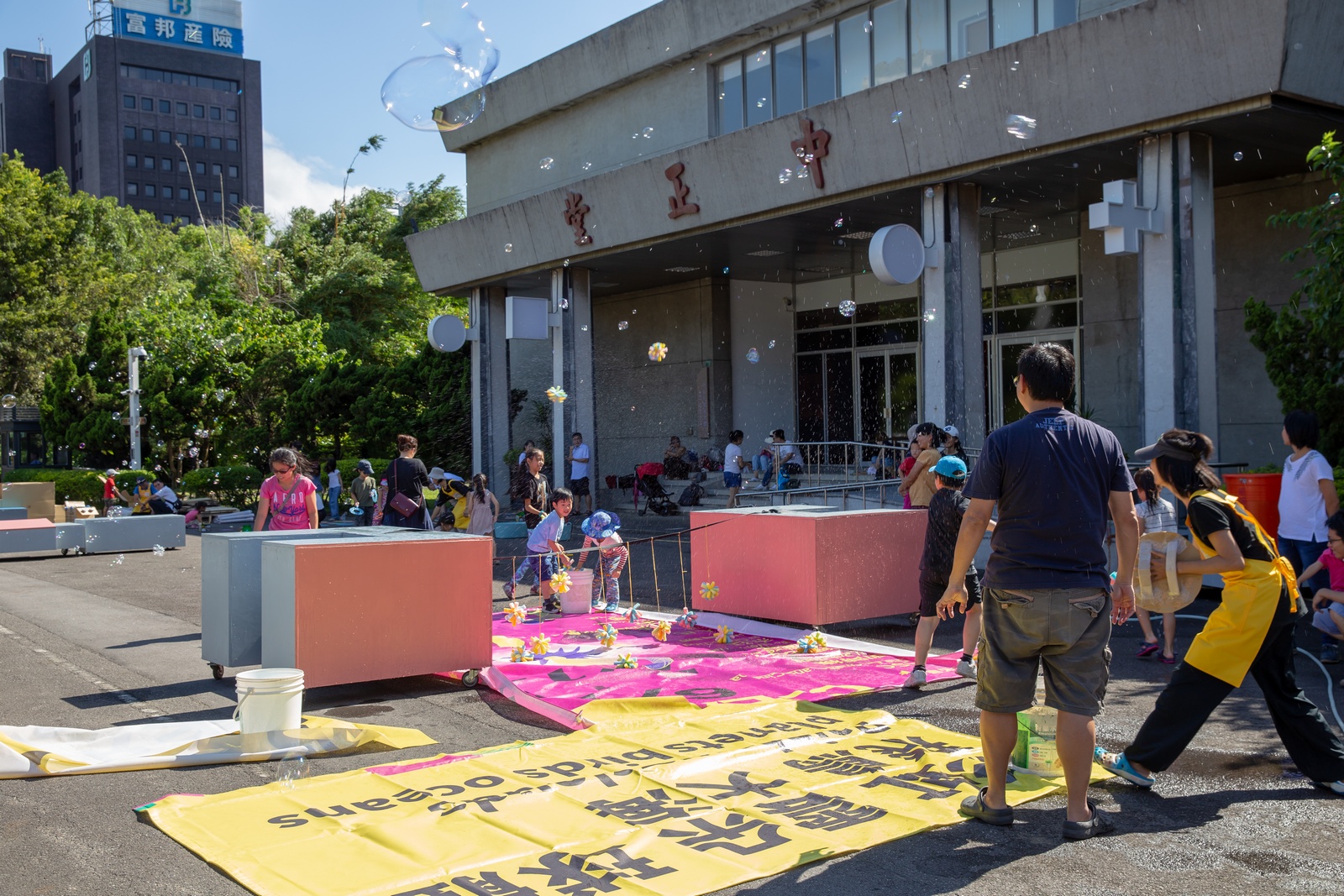

【中正堂前廣場】面積 : 149坪 / 493平方公尺

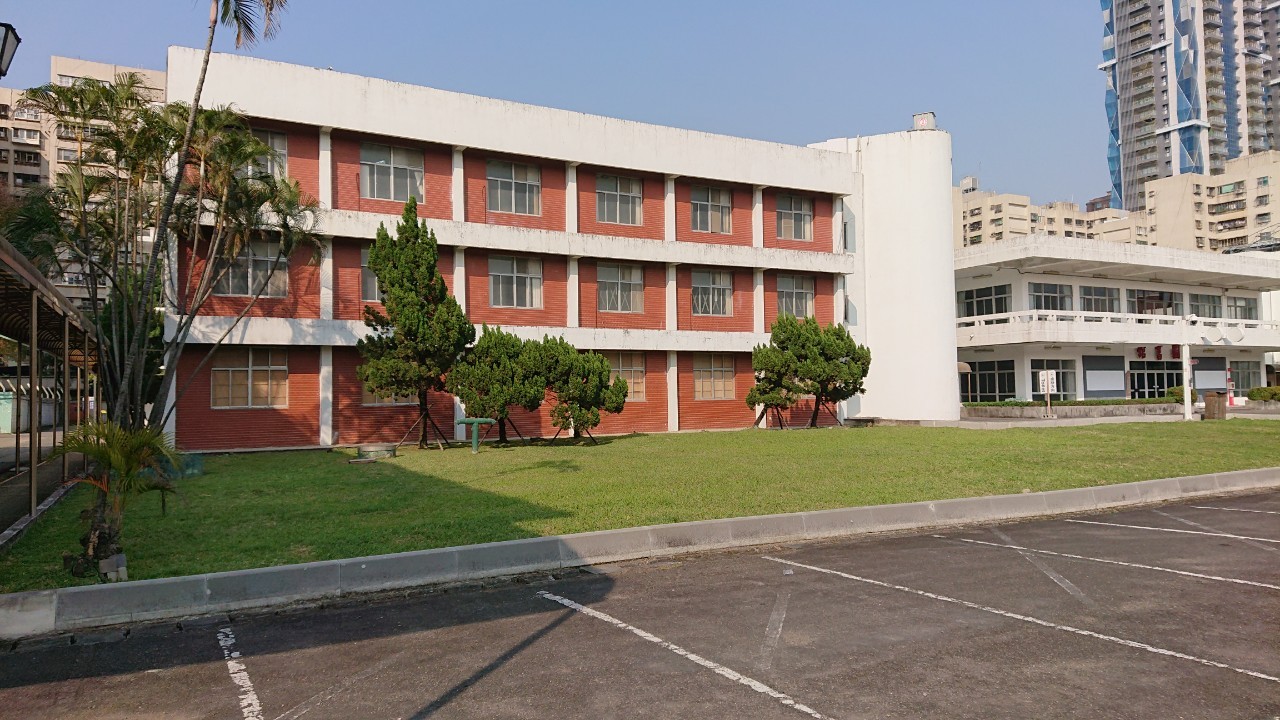

【B宿舍前廣場】面積 : 377坪 / 1,246平方公尺
【圖書館門口廣場】面積 : 81坪 / 268平方公尺

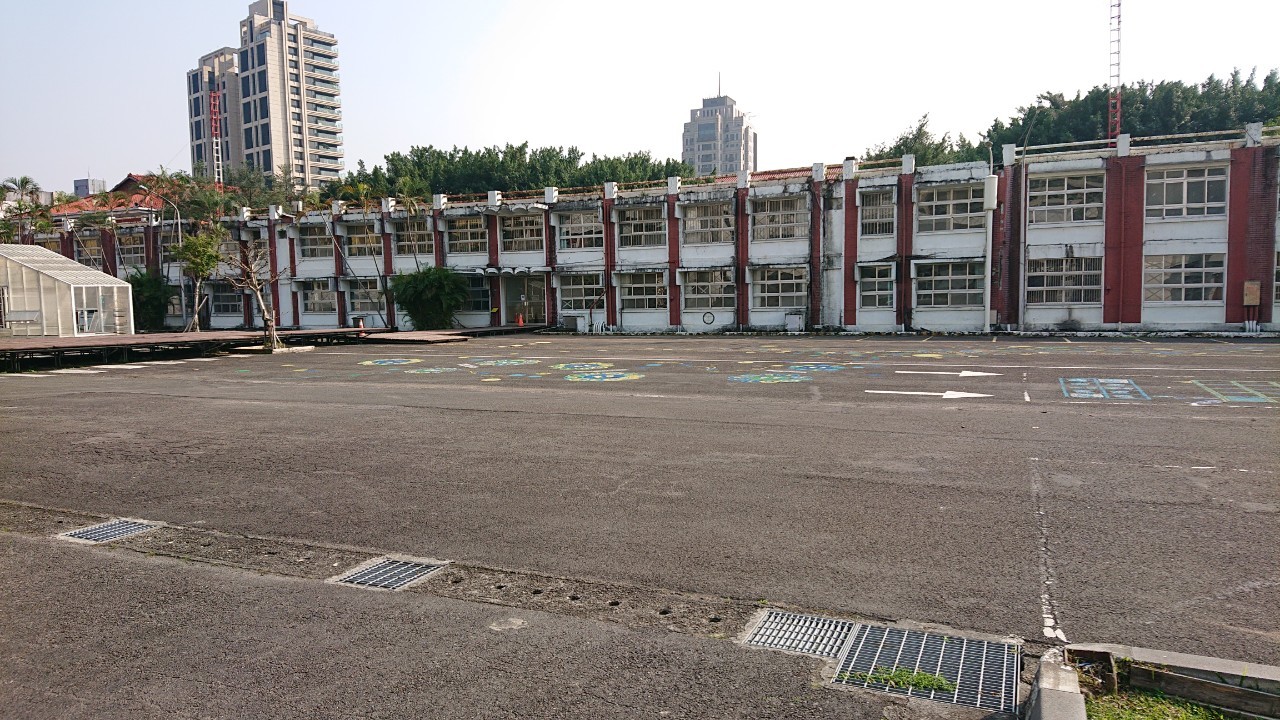

【圖書館前廣場】面積 : 212坪 / 701平方公尺
【迎風舞台】面積 : 380坪 / 1,256平方公尺
【美援小廣場】面積 : 72坪 / 240平方公尺
使用限制暨注意事項

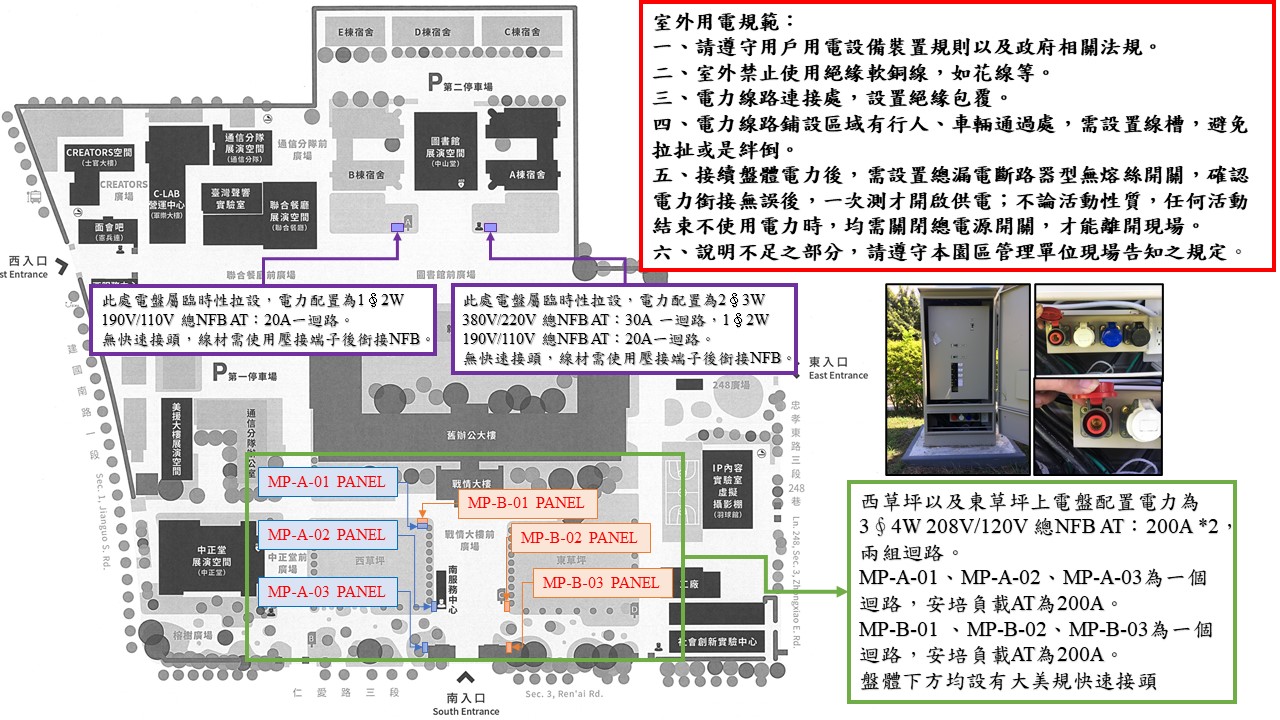

室外用電規範:
一、請遵守用戶用電設備裝置規則以及政府相關法規。
二、室外禁止使用絕緣軟銅線,如花線等。
三、電力線路連接處,設置絕緣包覆。
四、電力線路鋪設區域有行人、車輛通過處,需設置線槽,避免拉扯或是絆倒。
五、接續盤體電力後,需設置總漏電斷路器型無熔絲開關,確認電力銜接無誤後,一次測才開啟供電;不論活動性質,任何活動結束不使用電力時,均需關閉總電源開關,才能離開現場。
六、說明不足之部分,請遵守本園區管理單位現場告知之規定。
面積
西草坪 (靠中正堂側):54.8公尺*36.8公尺,約 2,016 平方公尺(610 坪)
東草坪 (靠社創中心側):58公尺*42公尺,約 2,436 平方公尺(736 坪)
戰情大樓前廣場:31.8公尺*42公尺,約 1,335 平方公尺(404 坪)
中正堂前廣場:3.4公尺*36.8公尺,約 493 平方公尺(149 坪)
圖書館門口廣場:21.5公尺*12.5公尺,約 268 平方公尺(81 坪)
圖書館前廣場:22.8公尺*30.8公尺,約 702 平方公尺(212 坪)
迎風舞台:40.8公尺*30.8公尺,約 1,256 平方公尺(380 坪)
B棟宿舍前廣場:40.5公尺*30.8公尺,約 1,247 平方公尺(377 坪)
美援小廣場 : 12公尺*20公尺,約 240 平方公尺(72 坪)
其他說明
【電力配置】
西草坪及東草坪上電盤配置電力為:
3∮4W 208V/120V。總NFB AT:200A *2,兩組迴路。
盤體下方均設有大美規快速接頭。
B棟宿舍前草坪電盤屬於路燈盤體,電力配置為:
3∮4W 208V/120V,總NFB AT:50A。
無快速接頭,需使用壓接端子,線材需為電力電纜線,銜接盤體內預備NFB後端。
A棟宿舍前草坪電盤屬於臨時性拉設,共有兩迴路,電力配置為:
[第一迴路] 2∮3W 380V/220V,總NFB AT:30A。
[第二迴路] 1∮2W 190V/110V 總NFB AT:20A。
無快速接頭,需使用壓接端子,線材需為電力電纜線,銜接NFB。
